Nuove soluzioni per la serie di catene portacavi E4Q
by ago 0

Nella serie di catene portacavi modulari E4Q, un nuovo traversino sagomato permette di guidare in sicurezza tubi flessibili di grandi dimensioni mentre una nuova clip fissatubi e maglie con inserti e supporti laterali facilitano l’installazione di tubi corrugati e flessibili sulla catena
di Patrizia Ricci
Lanciata nel 2019, la serie di catene portacavi E4Q igus è stata impiegata con successo in innumerevoli applicazioni in tutto il mondo, dalle macchine utensili ai robot lineari. Queste catene sono la soluzione ideale per guidare i cavi in modo sicuro su corse lunghe e/o in configurazione autoportante. Il sistema, infatti, è caratterizzato da un design ispirato alla natura che consente di ridurne il peso, mentre i traversini con leve manuali a bloccaggio sicuro agevolano l’installazione senza particolari utensili.
Ora, per facilitare ulteriormente la guida parallela dei tubi flessibili sulle catene portacavi, igus ha arricchito la serie E4Q di nuove maglie dotate di apposite scanalature che permettono di fissare i sistemi di tenuta di tubi all’esterno della maglia stessa. Questa soluzione, già testata e collaudata con successo per la serie E4.1, è ora disponibile anche per le catene portacavi E4Q proprio grazie all’esclusivo inserto presente all’esterno delle maglie. Un modo facile e veloce per aggiungere tubi corrugati PMA alla catena portacavi. Inoltre, grazie alle diverse dimensioni disponibili che vanno da 17 a 48 mm, i cosiddetti supporti TUB possono adattarsi a un’ampia gamma di diametri di tubi.

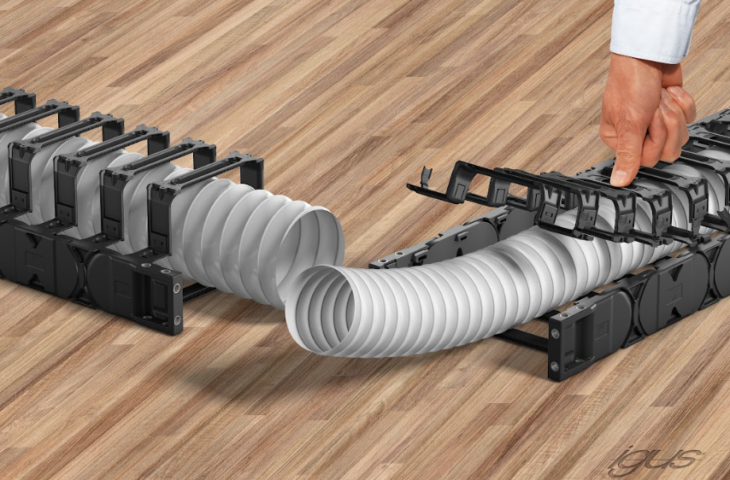

Un altro grande punto di forza delle catene portacavi della serie E4Q sta nella loro modularità. Rispetto allo standard E4.1, questi sistemi permettono di risparmiare il 40% sul tempo di assemblaggio e sono anche il 10% più leggeri. “Oltre a guidare cavi di vario tipo, alcuni clienti avevano la necessità di inserire in catena anche tubi di grandi dimensioni, per esempio tubi di aspirazione, ed è per questo che abbiamo sviluppato la catena portacavi E4Q con traversini sagomati”, spiega Marcello Mandelli, Country Manager di igus Italia e responsabile della Divisione Sistemi per Catene Portacavi. Il traversino sagomato si monta direttamente sulla catena. I traversini E4Q possono essere aperti e chiusi senza utensili e sono disponibili in 15 diverse larghezze. In questo modo gli utenti hanno una grande libertà progettuale e possono configurare il proprio sistema di alimentazione inserendo in catena anche diversi tubi flessibili, come ad esempio quelli utilizzati nel settore della lavorazione del legno.
Guidare cavi e tubi in un unico sistema, in sicurezza
“Abbiamo progettato adattatori in due diverse larghezze e altezze”, precisa Mandelli. “In questo modo il cliente ha la possibilità di adattare il traversino sagomato al diametro del tubo da guidare”. Con l’impiego dei traversini sagomati, lo spazio interno della catena portacavi aumenta sensibilmente e diventa possibile alloggiare altri cavi oltre che tubi flessibili. La gamma molto fornita dei separatori interni permette all’utente di suddividere facilmente lo spazio interno della catena e di disporre i cavi e i tubi flessibili a seconda delle proprie esigenze. Il concetto dei traversini sagomati consente inoltre di risparmiare sui costi perché al posto di una catena portacavi di grandi dimensioni, l’utente può optare per una catena più piccola con traversini sagomati che lasciano maggiore altezza interna e spazio utile.
Nuove clip per tubi flessibili con diametro fino a 60mm
Tra i nuovi accessori dedicati alle serie di catene portacavi E4Q, igus presenta anche la nuova clip per tubi flessibili SHM.60. Come le altre clip PMA, SHM.60 viene fissata all’esterno della maglia della catena, permettendo di guidare tubi corrugati o altri tipi di tubi flessibili con un diametro fino a 60mm, come ad es. nei sistemi di aspirazione utilizzati nella lavorazione del legno. I tubi possono essere facilmente fissati con un nastro in velcro oppure con delle semplici fascette da elettricista. “Questa nuova clip per tubi flessibili arricchisce e completa le diverse opzioni già disponibili per la serie E4Q, garantendo che tutti i cavi, i tubi corrugati o qualunque altro tubo flessibile siano perfettamente sostenuti e protetti”, aggiunge Mandelli. “Ovviamente il reparto R&D di igus sta lavorando a ulteriori sviluppi per la E4Q, come ad esempio una nuova maglia intermedia che consenta ai clienti di allungare una catena portacavi esistente in modo da guidare un gran numero di cavi in un’unica soluzione”.
