CtMeca – Ampliata la gamma delle slitte di regolazione
by 13 Settembre 2021 16:01 0
La gamma di slitte di regolazione e posizionamento Ct Meca si arricchisce della nuova serie miniatura CQA caratterizzata da un ingombro estremamente ridotto: la larghezza minima è di 20mm. Si tratta di slitte in alluminio anodizzato con corse disponibili da 5 a 20mm che assicurano una grande precisione grazie ad una manolpola micrometrica, l’assenza di gioco e al contempo permettono una grande modularità. Questa caratteristica consente l’assemblaggio di 2 o più slitte utilizzando i kit di raccordo XY e XZ in modo da ottenere dei sistemi multiasse con movimento incrociato oltre che singolo.
Per carichi maggiori da 150 a 1000N proponiamo la serie di slitte DOMINO. Anche queste unità di guida garantiscono al contempo uno scorrimento di grande qualità e un posizionamento preciso (0,05mm).
Possono essere utilizzate sia in posizione orizzontale che verticale e la loro corsa è limitata da delle piastre di arresto alle estremità. Lo spostamento del carrello tra le 2 piastre è assicurato da una vite senza fine in inox con profilo di filettatura triangolare. Il carrello è costituito internamente e esternamente da profilati in alluminio e scorre su due alberi laterali in inox .
Il dado a recupero di gioco è in tecnopolimero e la regolazione del gioco è effettuata al momento del montaggio dell’unità.

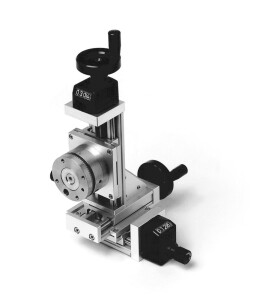

Le slitte di regolazione e posizionamento DOMINO dispongono di numerosi accessori per permettere svariati utilizzi e applicazioni: kit di fissaggio, kit di raccordo, piastre, tavola girevole, leva di serraggio, indicatori di posizione, volanti, ecc.
Proponiamo inoltre una serie di slitte di posizionamento manuali a vite trapezoidale in alluminio e acciaio codice TBL con indicatore di posizione, volante e sistema di bloccaggio disponibili anche con doppia slitta a passo inverso (codice TBD). Anche questi prodotti possono essere utilizzati in posizione verticale e orizzontale e sono combinabili per ottenere diverse soluzioni di montaggio. Particolarmente adatte ad applicazioni che non necessitano di elevati livelli di precisione (0.1mm), rappresentano una soluzione con un ottimo rapporto qualità prezzo.
