Rettificatrici – Alta produzione con il miglior rapporto costo-pezzo

by redazione 0

Schermata 2021-07-15 alle 10.39.52

La nuova generazione di rettificatrici cilindriche CG è la perfetta combinazione di produttività, versatilità e design compatto.



In risposta alle richieste dei clienti che presentano sfide sempre più complesse, ad esigenze di produzione e precisione che continuano ad aumentare, ma anche alla necessità di produrre di più e meglio, alle industrie che richiedono un elevato grado di versatilità e automazione per diventare più competitive sul mercato, DANOBAT, l’azienda basca leader globale nel mercato delle rettificatrici, propone tre diverse linee di rettificatrici orizzontali: OVERBECK, la  gamma completa di rettificatrici per interni, esterni e raggi; DANOBAT LG, una famiglia di rettificatrici per esterni da medio-alta produzione, presenti da alcuni anni sul mercato, che possono operare con mole CBN e anche convenzionali, pensate per le lavorazioni di produzione più complesse, e la nuovissima gamma di rettificatrici da produzione DANOBAT CG, utilizzabile anche per lotti piccoli, che lavorano con mole convenzionali. Soluzioni di alto valore tecnologico che migliorano la competitività dei propri clienti. È proprio la tecnologia, infatti, ciò che differenzia l’approccio dell’azienda all’innovazione e, in definitiva, il modo in cui è in grado di rivoluzionare e fare evolvere le sue soluzioni, lavorando fianco a fianco con i clienti, sempre in cerca delle soluzioni produttive più sofisticate. Le rettificatrici DANOBAT possono essere personalizzate per soddisfare le esigenze specifiche di qualsiasi settore. Un’evoluzione che poggia su solide  tecnologie core, di base, che non sono cambiate negli ultimi decenni e fanno parte del DNA DANOBAT: granito naturale, uno degli elementi per ottenere la massima precisione e la migliore qualità superficiale, motori lineari, per movimenti rapidi e precisi che garantiscono la massima produttività, qualità e prestazioni esenti da manutenzione, e teste portapezzo con motori direct drive, precise, veloci, abbastanza flessibili da includere (ad esempio) un disco diamantato.

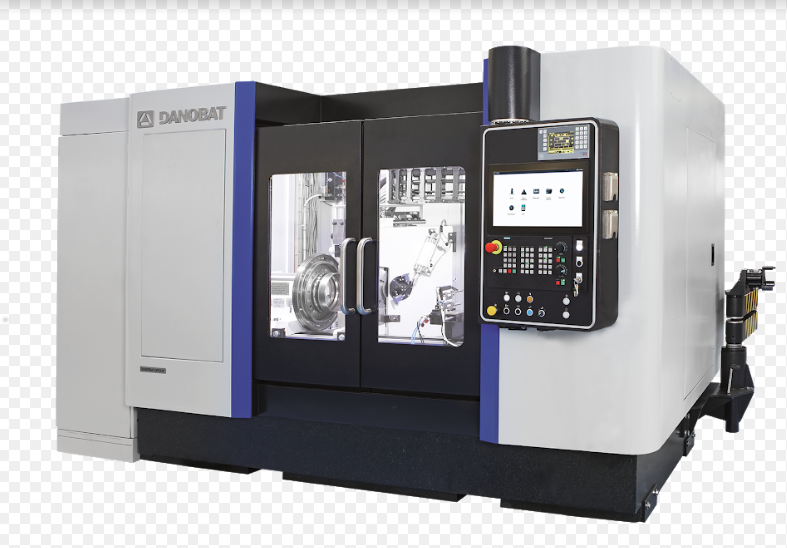

CG, la nuova generazione di rettificatrici cilindriche

Le macchine della nuova linea CG, rettificatrici cilindriche per alta produzione nate dall’esperienza progettuale delle LG e OVERBECK, sono la perfetta combinazione di produttività, versatilità e design compatto. Con la nuova tecnologia core di queste macchine e il know-how di processo degli esperti DANOBAT, è possibile ottenere pezzi finiti in meno tempo, con un aumento del volume di produzione fino al 20% in un periodo di tempo definito, anche grazie al motore direct drive a coppia elevata e alla possibilità di utilizzare mole convenzionali, di diametro fino a 610 mm, a 80 m/s, senza influire sulla qualità del pezzo in lavorazione. Con un ciclo di vita a lungo termine, grazie ad abrasivi convenzionali con prestazioni migliorate prolungano la durata della mola, questa macchina permette prestazioni ottimali per decenni. Inoltre, integra gruppi di precisione per impieghi  gravosi che offrono una rigidità straordinaria, rendendola la scelta ideale per gli ambienti di produzione più esigenti, 24 ore su 24, 7 giorni su 7. In breve, la nuova CG offre più qualità sia in rapporto all’investimento sia nelle prestazioni – rispetto ad altre rettificatrici cilindriche. Grazie alla varietà di configurazioni è senz’altro disponibile la soluzione perfetta per qualsiasi esigenza del cliente. È possibile disporre di un’ampia gamma di configurazioni di teste portamola che garantiscono alla macchina di soddisfare i requisiti di rettifica più esigenti. Ciò che distingue la macchina è la versatilità dell’asse B, che può prevedere più mole, l’unità di rettifica per interni e incorporare accessori diversi, inclusi dispositivi di misura e stazioni di super-finitura. L’asse B è azionato dal motore incorporato che assicura una precisione di posizionamento estremamente elevata. La rettificatrice, che sarà presentata alla prossima edizione della EMO di Milano dal 4 al 9 ottobre,  può essere equipaggiata di lunette convenzionali o autocentranti, contromandrini, correzione automatica della conicità, sistemi di sbavatura, sonde laser e molto altro. Le applicazioni vanno dagli ingranaggi e alberi, ai giunti omocinetici, agli utensili e ai compressori a vite. Tra i vantaggi della macchina, disponibile nelle tre versioni CG-600 CG-1000 e CG-1.800 in funzione della distanza max tra le punte, la flessibilità di poter disporre di più mole, la facile integrazione di un sistema di carico automatico, scegliendo tra varie tecnologie, come robot, soluzioni a portale esterno o integrato e sistemi di manipolazione personalizzati, la possibilità di incorporare il software dedicato e intuitivo Danobat DoGrind+ sviluppato all’interno dell’azienda. Un ulteriore vantaggio consiste nel design compatto, plug&play, con ingombri minimi che determinano un notevole risparmio al suolo e consentono un’installazione più rapida ed una minore manutenzione, e nell’elevata solidità che rendono la rettificatrice CG perfetta per lavorare negli ambienti industriali e produttivi più esigenti. L’ergonomicità del design si concentra sul benessere degli operatori tenendo conto delle loro attività quotidiana, aumentando notevolmente l’accessibilità. La macchina dispone di un’ampia finestra di protezione per migliorare la visibilità dell’area di lavoro. Particolare attenzione è stata posta alla distanza tra l’operatore e l’asse del pezzo per facilitare il carico/scarico dei pezzi. L’eliminazione dei componenti idraulici, funzioni software come il ciclo di riscaldamento intelligente e altre funzioni di risparmio energetico, oltre ad un risparmio del 20% in termini di componenti, rendono le macchine della serie CG altamente ecologiche.

danobat

DANOBAT Digital Suite

Il controllo incorpora DANOBAT Digital Suite, un software unico, sviluppato da DANOBAT. Facile da usare ed intuitivo, il software riduce del 40% il tempo necessario per eseguire determinate attività, come ad esempio, il tempo di programmazione del pezzo. Consente una programmazione più rapida, poiché visualizza solo i parametri necessari. Inoltre offre una rapida risoluzione dei problemi, grazie all’integrazione di un’applicazione dedicata. Consente all’operatore di visualizzare le soluzioni all’errore il 30% più velocemente e utilizza anche la stessa interfaccia per diverse applicazioni, rendendola due volte più facile da imparare, tra gli altri vantaggi.

La macchina intelligente

L’impegno di DANOBAT per la digitalizzazione industriale, si articola attorno a un’offerta di progetti intelligenti dotati di tecnologia 4.0, con l’obiettivo di far aumentare l’automatizzazione negli ambienti reali di produzione. In particolare, la macchina CG incorpora Data system, piattaforma di acquisizione, archiviazione ed elaborazione dati, per mantenere monitorato lo stato macchina, che consente di avere a disposizione i dati della macchina in tempo reale, in qualsiasi momento e da qualsiasi luogo; Smart HMI, l’interfaccia intuitiva a supporto dell’operatore per facilitarlo nell’uso della macchina, aumentando la produttività, e Control System, il sistema che permette controllo, monitoraggio e supervisione dati di linee di produzione complesse. Inoltre, grazie alla diagnosi completa della macchina, è possibile valutare lo stato di usura dei componenti critici, come mandrini, motori e viti a ricircolo di sfere ed essere avvisati in anticipo su eventuali malfunzionamenti. MyDanobat è un sito privato che memorizza tutte le informazioni relative alla propria macchina, comprese le richieste di assistenza, la documentazione e i rapporti sulla macchina, il materiale dei corsi di formazione, il backup delle macchine, le richieste di pezzi di ricambio, i registri storici e molto altro, organizzandole e rendendole costantemente accessibili.

Le linee OVERBECK e LG

La linea OVERBECK si compone delle serie ID, IRD, ILD e IED. Le rettificatrici della serie ID consentono una lavorazione altamente accurata durante la rettifica interna, esterna e degli spallamenti dei pezzi quali ad esempio anelli di cuscinetti, ingranaggi, utensili da taglio, elementi di iniezione, particolari non tondi o componenti idraulici. Le macchine della serie IRD sono le più idonee per applicazioni di rettifica in interni, esterni, di spallamenti, figure non tonde, raggi su una vasta gamma di materiali (ad es. carburo o ceramica). Le rettificatrici universali per interni ILD permettono una lavorazione di alta precisione di diametri interni, esterni e di spallamenti di pezzi di grandi dimensioni. La rettificatrice simultanea per diametri interni ed esterni IED offre i tempi di produzione più veloci della gamma di rettificatrici Danobat-Overbeck.

La rettificatrice cilindrica per esterni LG, dotata di tecnologia a motori lineari, è equipaggiata con mandrini ad azionamento diretto e basamento in granito naturale che offrono un’accuratezza elevata e la stabilità termica necessaria per effettuare lavorazioni di alta precisione. La macchina può lavorare con mole abrasive convenzionali o con mole CBN, anche ad alta velocità, o mole diamantate, utilizzando un asse B con elettromandrini mola che si adattano alle diverse necessità del cliente. È perfetta per grandi lotti di produzione quali utensili da taglio, ingranaggi per pompe ultra precisi, componenti del settore automobilistico e rettifica di pezzi non tondi o eccentrici.
